根据最新标准规范：低压成套开关设备和控制设备 第1部分：总则 GB_T 7251.1-2023  附录K：

表 K.1 和 表 K.2 提 供 了 成 套 设 备 内 的 导 体 在 理 想 条 件 下 (见 10.10.2.2.3,10.10.4.2.1 和 10.10.4.3.1)的工作电流和功率损耗值。

附录 K 不适用于试验验证的导体。 给出用以建立这些值的计算方法,以便在其他条件下进行值的计算。

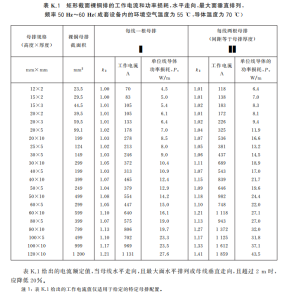

表 K.1 矩形截面裸铜排的工作电流和功率损耗,水平走向,最大面垂直排列, 频率50Hz~60Hz(成套设备内的环境空气温度为55 ℃,导体温度为70 ℃)

表 K.1给出的电流额定值,当母线水平走向,且最大面水平排列或母线垂直走向,且超过2m 时, 应降低20%。 注1:表 K.1给出的工作电流值仅适用于给定的特定母排配置。
